用光冷却芯片！麦克斯韦实验室掀开摩尔定律天花板，光子冷却技术将芯片热量直接变成光

一颗高性能芯片，正在被自身的热量扼杀。

这并非危言耸听。现代芯片集成了数百亿个晶体管，运行时产生的功率密度，已经超过了核反应堆的核心。由此产生的巨大热量，成为了计算能力提升的根本枷锁。

在今天最先进的多核处理器或超大规模集成电路中，高达80%的晶体管在任何给定时刻都必须处于休眠状态。它们不能同时工作，否则产生的热量会立刻烧毁芯片。

这就是暗硅问题（Dark Silicon Problem）。芯片虽然拥有巨大的计算潜力，但大部分潜力因为散热限制而被迫沉睡。

传统的散热方式，无论是我们熟悉的风扇（风冷），还是更高端的水泵（液冷），都已接近其物理极限。它们的工作原理都是被动的，只能从芯片的表面带走热量。热量需要先痛苦地穿过整个硅晶片，才能到达冷却装置，这个过程存在巨大的传导瓶颈。

面对未来芯片数倍于今天的功率密度，这些传统方法将束手无策。

在这一技术瓶颈之下，一家成立于2019年的初创公司麦克斯韦实验室（Maxwell Labs），提出了一种颠覆性的解决方案。

他们选择不带走热量，而是直接将热量转化为光。

这项技术被称为光子冷却，它从芯片内部移除了热量，彻底绕开了传统散热的物理瓶颈，开启了一个全新的热管理时代。

芯片散热的规则被彻底改写

光子冷却技术的核心，是一种被称为反斯托克斯冷却（Anti-Stokes cooling）的物理现象。这个概念早在1929年就由物理学家普林斯海姆（Pringsheim）提出，但直到最近才具备了商业化应用的条件。

要理解反斯托克斯冷却，可以先想象一下常见的荧光现象。

一种荧光材料，通常会吸收高能量的光子（比如紫外线），然后发射出能量较低的光子（比如可见光）。吸收的能量大于发射的能量，这部分能量差就变成了热量，导致材料升温。

反斯托克斯冷却则是一个完全相反的过程。

在特定条件下，一种特殊材料可以吸收低能量的光子，但在发射时，却能发射出能量更高的光子。

多出来的这部分能量从何而来？答案是材料本身的热能。

当特定波长的激光照射到这种特殊材料上时，材料中的离子会吸收光子，同时吸收晶格振动（也就是热量的微观表现，被称为声子）。这两个能量结合在一起，触发了高能光子的发射。

发射出去的光子带走的能量，比入射光子带来的能量还要多。能量的净流出，使得材料的温度降低了。

这个过程就像一个微型的光子冰箱，不断地把芯片的热能泵出，并以光的形式排走。

实现这一过程需要满足极为苛刻的条件。

材料必须拥有完美的电子轨道结构，确保几乎每一个被吸收的光子都能触发一次高能发射，而不是自己发热。

发射出去的高能光必须能立刻逃离材料，不能被重新吸收，否则冷却效果会大打折扣。

最关键的是，材料必须拥有极高的纯度。因为任何杂质都会被激光直接加热，产生的热量会轻易抵消掉来之不易的冷却效果。

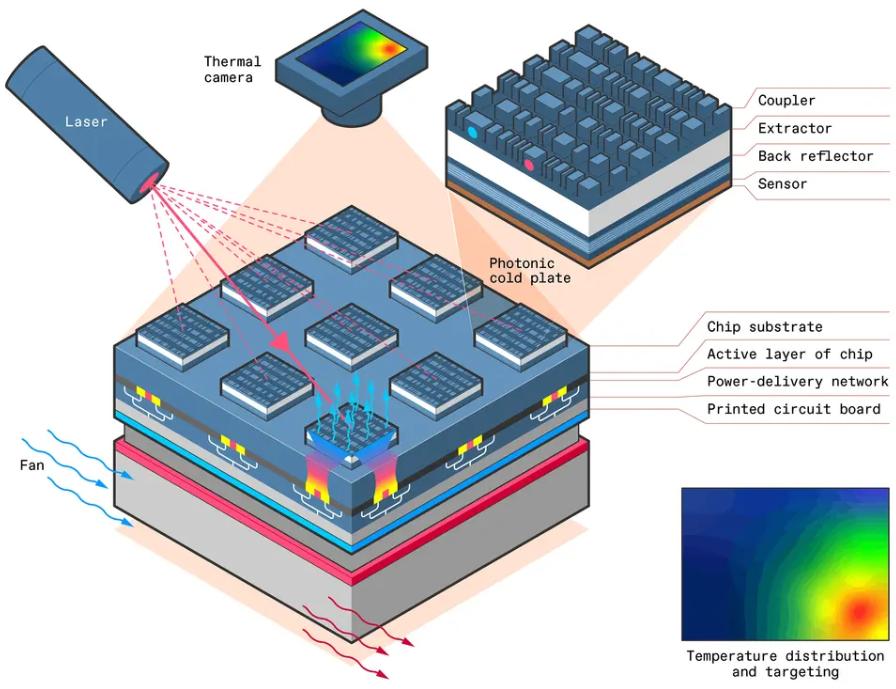

麦克斯韦实验室将这一原理工程化，开发出了名为光子冷板（Photonic Cold Plate）的微系统。它并非一块简单的板子，而是一个高度集成的光学系统，能够主动、精准地为芯片降温。

这个系统由几个核心部件构成。

耦合器（Coupler），它是一个精密设计的透镜结构。它的任务有两个，一是将外部的激光精确地聚焦到需要冷却的微小区域；二是在冷却完成后，高效地收集发射出来的高能荧光，并将其引导出芯片。

微制冷区域（Microrefrigeration Region），也被称为提取器（Extractor）。这里是真正发生反斯托克斯冷却的地方。它由一层特殊掺杂的薄膜材料构成。麦克斯韦实验室的初代原型机使用了掺杂镱离子的材料，目前他们正在测试多种新型掺杂剂，以追求更高的冷却性能。

背反射器（Back Reflector），它是一面微型镜子，作用是保护下方的CPU（中央处理器）或GPU（图形处理器）芯片。它确保入射的激光和发射的荧光都停留在光子冷板内部，不会干扰或加热芯片上脆弱的电子元件。

传感器（Sensor），它的任务是实时监测芯片的温度分布，像一个热哨兵一样，时刻寻找热点的踪迹。一旦发现某个区域温度异常升高，传感器就会引导激光系统对该区域进行精准冷却。

整个光子冷却系统的工作流程，如同一场精确的外科手术。

首先，热像仪或集成的传感器在芯片上侦测到因计算任务而产生的热点。

接着，系统会像狙击手一样，将激光束引导至热点上方的光子冷板对应区域。

激光照射微制冷区域，触发反斯托克斯荧光过程，芯片的热能被源源不断地转化为光子。

携带热能的高能量荧光，通过耦合器被收集并导出芯片，热量就以光速被移除了。

更有价值的是，这些导出的光还可以被光纤收集起来，通过热光伏技术重新转化为电能，实现了高达60%的能量回收。废热不再是废物，而是一种可以再利用的资源。

麦克斯韦实验室目前正在构建一个由多个微型光子冷板组成的阵列。每一个冷板的尺寸只有1平方毫米，可以像瓷砖一样平铺在CPU表面。在即将进行的集成演示中，这些瓷砖的尺寸将进一步缩小到100x100微米，实现更精细的温度控制。

他们的最终目标是与芯片制造商合作，将光子冷板直接集成到芯片的封装之内，让冷却层无限贴近热源，从而实现最大化的冷却效率。

光子冷却技术带来了压倒性优势

与传统散热方式相比，光子冷却并非简单的改良，而是一场彻底的维度打击。

传统风冷和液冷最大的问题在于，它们只能进行表面冷却和均匀冷却。热量必须先穿过整个硅芯片才能被带走，这本身就是一个巨大的热瓶颈。它们也无法区分芯片的哪个部分更热，只能对整个芯片进行无差别的降温，效率极低。

光子冷却技术则完全不同。

它能够实现微米级的精确热点定位。现代芯片上的热点功率密度可以达到每平方毫米数百瓦，而且其位置会随着计算任务的不同而瞬息万变。光子冷却系统可以在热点出现的瞬间就做出响应，在光学时间尺度（飞秒或皮秒级）内完成冷却，而不是传统冷却方式的秒级响应。

这种精准打击的能力，带来了处理更高功率密度的可能。

研究显示，当热流密度超过10瓦每平方厘米时，风冷就基本失效了，必须采用液冷。而液冷的极限，通常在400瓦每平方厘米左右。未来处理器局部的功率密度，预计将轻松超过1000到2000瓦每平方厘米。

这是传统技术无法逾越的天堑。

麦克斯韦实验室的光子冷却技术，能够处理的功率密度高达数千瓦每平方厘米，比传统方法高出一个数量级。

更高的效率也带来了更低的运行温度和能耗。

在传统散热方案下，高性能芯片的工作温度普遍在90到120摄氏度之间。而光子冷却技术可以将芯片的工作温度稳定地控制在50摄氏度以下。更低的温度意味着更高的性能、更长的寿命和更好的可靠性。

在能源消耗方面，数据中心有30%到40%的能源都用在了冷却上。液冷虽然比风冷节能，大约可以降低数据中心总能耗的10%到15%，但这远远不够。光子冷却技术可以将冷却能耗降低超过50%，同时还能将废热转化为电能。

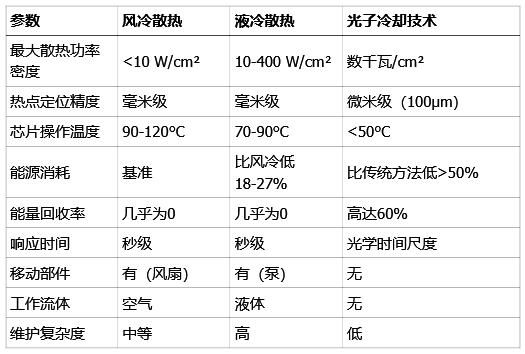

为了更直观地展示这种代差，以下是一份详细的性能参数对比。

要实现如此优越的性能，离不开顶尖科研机构的合作。

麦克斯韦实验室的创始人兼首席技术官Alejandro Rodriguez本人就是普林斯顿大学的教授，在纳米光子学领域深耕多年。他的团队与多家美国国家级研究机构建立了紧密的合作关系。

桑迪亚国家实验室是其中的关键伙伴。他们为光子冷板的制造提供材料和工艺支持。光子冷却对材料纯度的要求近乎变态，任何微小的杂质都会被激光加热，从而抵消冷却效果。

桑迪亚实验室的科学家们使用一种名为分子束外延（MBE, Molecular Beam Epitaxy）的尖端技术来生长光子冷板所需的砷化镓晶体薄膜。这种技术可以在超高真空环境中，以单个原子层的精度控制材料的生长，从而获得近乎完美的晶体纯度。

新墨西哥大学则负责分析光子冷板的热性能，通过实验数据反馈来指导和优化设计。圣托马斯大学也参与了技术的合作开发。

这种产学研一体的合作模式，让麦克斯韦实验室能够站在巨人的肩膀上，快速推进技术的研发和迭代。他们正在利用多物理场仿真模型和逆向设计工具，希望将冷却功率密度再提升两个数量级。

计算的未来将由光子技术驱动

AI模型的训练和推理，需要消耗惊人的计算资源，芯片几乎是时刻处于满负荷运行状态，由此产生的热量已经成为AI发展的最大物理障碍之一。

光子冷却技术能够彻底消除暗硅问题，允许芯片上更多的晶体管同时被激活，将芯片的理论性能最大限度地转化为实际算力。

它能将芯片温度始终压制在50摄氏度以下，为芯片超频提供了巨大的空间，有助于实现更高的时钟频率和更快的运算速度。

通过解决散热瓶颈，它为更大、更复杂的AI模型训练提供了可能，将直接推动人工智能技术迈向新的高度。

数据中心的冷却系统不仅消耗海量电力，还消耗大量宝贵的水资源，给当地社区的环境带来了沉重压力。

光子冷却技术无需任何工作流体，彻底摆脱了对水资源的依赖。它超过50%的节能效果，将直接大幅降低数据中心的运营成本（OPEX），减少碳排放。更重要的是，通过解决散热问题，服务器机柜可以部署得更加紧密，极大地提高了数据中心的空间利用率和计算密度。

对于方兴未艾的3D芯片堆叠技术而言，光子冷却更是带来了希望的曙光。

3D堆叠通过将多层芯片垂直整合，可以大幅提升性能和能效，但其最大的挑战就是散热。夹在中间的芯片层产生的热量很难散发出去。

光子冷却的出现，提供了一种优雅的解决方案。可以在每一层芯片之间都集成一个超薄的光子冷板，对每一层的热点进行独立、精准的温控。这将彻底改变3D芯片的设计规则，使其变得更加简约和高效。

麦克斯韦实验室已经为这项革命性技术制定了清晰的商业化路线图。

2027年，他们计划在高性能计算和AI集群领域实现首次商业化部署。

2028年到2030年，技术将推广到主流的数据中心，目标是将IT能耗降低40%，同时将计算能力翻倍。

2030年之后，光子冷却将进一步走向边缘计算等更广阔的市场。

光子冷却技术的影响，将远远超出散热领域本身。

它将为半导体行业打破热量这道无形的墙，从而可能让摩尔定律的生命得以延续。

当热量不再是束缚，计算的极限又将在哪里？
